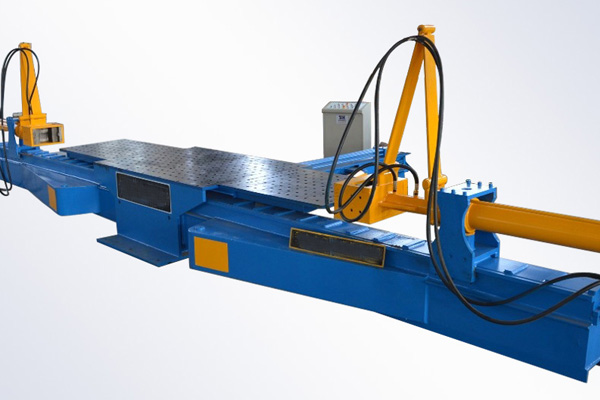

型材彎曲機

拉彎機適用于將各種鋼管、方管、H型鋼、工字鋼、槽鋼、角鐵等工件材料拉制成不同曲率的弧形構件。材料的塑性越好，其變形穩定性越強，則均勻延伸率越大，彎曲半徑就可減小。反之，塑性差，彎曲半徑則大，特殊脆性易裂的材料，彎曲前應進行退火處理或加熱彎制。

1、放卷設備：由放卷機和小車組成，放卷直流電機帶動放卷機放卷，液壓控制小車的升降，小電機控制小車的進出。

2、導輥：也叫穩定輥，前后各一對，用于穩定鋁材水平的作用。

3、S輥：前后各兩對S輥，分別為入S和出S，S輥為膠面，確保鋁帶不受刮傷，前后兩對S輥本身的張力配合收卷的張力，使得鋁帶平直精確度更好。

4、拉彎機主體：由三個單元工作輥組成，是對鋁帶進行彎曲矯直的主要部位。

5、收卷設備：由收卷機和小車組成，收卷直流電機帶動收卷機收卷，液壓控制小車的升降，小電機控制小車的進出。收卷機的張力控制作用①卷取鋁帶，②協助S輥張力進行拉彎矯直。

6、液壓站：為小車升降，卸卷推板進出，收卷預壓力大小提供動力。

7、操作臺：操作臺上的按鈕旋鈕開關，實現主機手控制機器作業。
